ED Series
Speziell entwickelt für:
-
Transport
-
Industrielle Steuerung
-
Militär/Marine
-
Gesundheitswesen

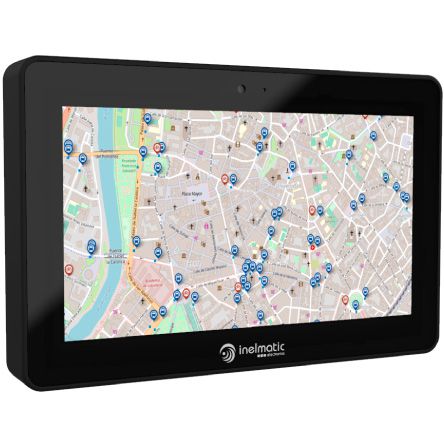

ED700
Robustes 7-Zoll-Display:
-
1024x600px (WSVGA)
-
700 nits
-
Ethernet, USB, CAN 1.0 / 2.0
ED800
Robustes 8-Zoll-Display:
-
800x600px (SVGA) / 1024x768 (XGA)
-
Optionen mit 500 und 1000 Nits verfügbar
-
Ethernet, USB, CAN 1.0 / 2.0 (M12-Stecker)
ED1000
Metallrahmen-Monitor für Industrie und Fahrzeuge:
-
10.4" in 1024x768px
-
Optionen mit 600 und 1000 Nits verfügbar
-
Blendfrei und antireflektierend
ED1500
Speziell für die Verwendung in Innenräumen konzipiert:
-
15" 1024x768px
-
Ethernet-Eingang (DisplayLink)
-
OEM/Markenoptionen
ED1501
Bahnfahrgastinformation (PIS) Anzeige
-
15" in 1024x768px
-
500 nits und 1000 nits Optionen
-
Ethernet, USB, RS485
-
EN50155, EN45545 Zertifizierung
ED1502
Bahnfahrgastinformation (PIS) Anzeige
-
15" in 1024x768px
-
500 nits und 1000 nits Optionen
-
Ethernet, USB, RS485
-
EN50155, EN45545 Zertifizierung
Robuste Metallrahmenmonitore mit CPU - Serie ED
Die ED-Serien sind industrietaugliches und fahrzeugtaugliches Display mit CPU: Intel Atom oder Quad Core ARM. Für die Automobilindustrie und das Transportwesen entspricht diese Serie den internationalen Vorschriften für eine Vielzahl von Stromversorgungsanforderungen.
Die ED-Serie verfügt über ein Weitwinkeldisplay und ein helles TFT mit LED-Hintergrundbeleuchtung. Im Hinblick auf die optischen Eigenschaften gibt es eine optionale Behandlung für Sonnenlicht lesbar und transflektive Verbesserungen. Resistive und Multi-Touch projizierte kapazitive Touch-Panels sind als Optionen für zusätzliche Interaktivität erhältlich.
| Modell | Größe | Auflösung | CPU |
|
ED700
|
7" |
1024x600px (WSVGA) |
Intel / ARM |
|
ED800
|
8" |
800x600px (SVGA) 1024x768px (XGA) |
Intel / ARM |
|
ED1000
|
10" |
1024x768px (XGA) |
Intel / ARM |
|
ED1500
|
15" |
1024x768px (XGA) |
Intel / ARM |
|
ED1501
|
15" |
1024x768px (XGA) |
Intel / ARM |
|
ED1502
|
15" |
1024x768px (XGA) |
Intel / ARM |
Allgemeine Spezifikationen
Allgemein
7 / 8 / 10 / 15 Zoll
(Fragen Sie nach einer bestimmten Größe)
C o l o r s
256K
IP Eindringungsschutz
IP20, IP42, IP54, IP65 optional
Ethernet / USB /UART
Anpassbare Schnittstellen
Mechanisch
Dimension
(siehe Zeichnungen unten)
Typ montieren
Offener Rahmen & VESA 75mm
Betriebstemperatur
-25ºC bis +70ºC
Vibrationen
1G 2-50Hz / 10G 11ms
Anwendungen
Automobilindustrie
Öffentliche Verkehrsmittel
Industriell
Gesundheitswesen

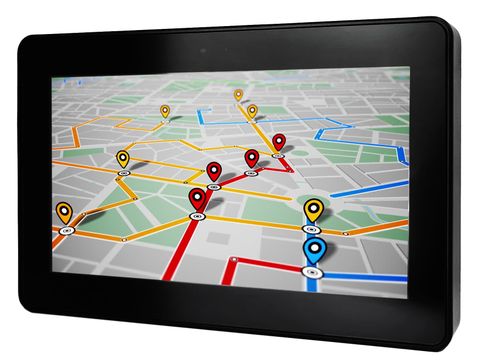

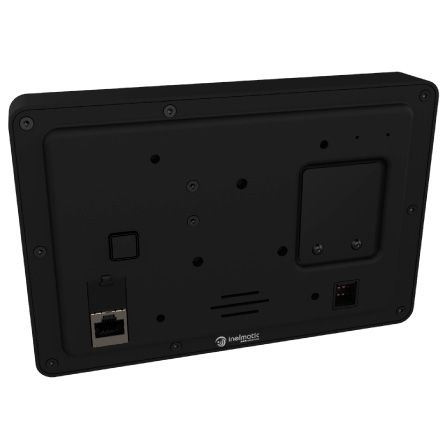

ED700

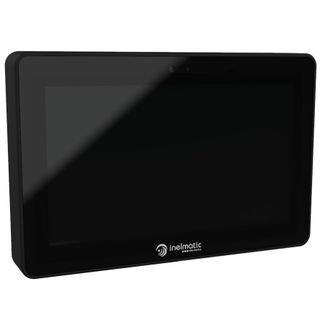

ED700 ist ein 7 Zoll Display mit integrierter CPU für öffentliche Verkehrsmittel und Fahrzeuge, speziell für Fahrerkonsolen/Fahrerschnittstellen entwickelt. Es hat einen sehr niedrigen Stromverbrauch und ein robustes Design. Es ist die ideale Lösung zur Integration in Busflotten, Busse und Züge.
Der ED700 verfügt über einen vollständig konfigurierbaren manuellen und automatischen Dimmer, einen leistungsstarken Controller mit automatische und manuelle Einstellung der Hintergrundbeleuchtung, abhängig vom Umgebungslicht. Außerdem ist die ED700 optional mit einem resistiven/kapazitiven (PCAP) Touchpanel für Interaktivität.
Die ED700 ist erhältlich mit Ethernet-Eingang als Standard, und Optionales WiFi. Es kann mit VESA75 oder im Stand-Alone-Modus montiert werden.
Allgemeine Spezifikationen
Größe
7 Zoll TFT
Aspekt
16:9 / Aktive Fläche (154,2 mm x 85,9 mm)
Native Auflösung
1024 x 600 px
Schnittstellen
Ethernet (10/100Mbps) / WiFi (optional)
Audio
Optionaler Audioausgang Stereo 2x1,5W
Berühren Sie
Resistiv 5 Drähte / Projiziert kapazitiv / Keine
Stromversorgung
9-36VDC / 43-160VDC / 14-160VDC
Stromverbrauch
15W
Montage
Freistehend, VESA75
Garantie
24 Monate
Zertifizierung
ECE-R10, eMark
IP
IP42 (IP65 optional)
Reaktionszeit
16 ms
CPU-Spezifikation (ARM)
Cores
Quad-core ARM Cortex-A17
Frequenz
1.8GHz
DDR
Bis zu 4G DDR4
Grafiken
Mali-T760 MP4 GPU
Lagerung
Intern 8 bis 16G eMMC, extern TF/SD
Watchdog
Konfigurierbarer Watchdog
CPU-Spezifikation (Intel)
Cores
E3815 Single Core / E3825 Dual Core / E3845 Quad Core
Frequenz
1.46Ghz / 1.33Ghz / 1.91Ghz
DDR
Bis zu 4GB DDR4
Grafiken
Intel-Grafiken
Lagerung
Intern 8GB bis 16GB eMMC, extern C-FAST / TF
Watchdog
Konfigurierbarer Watchdog
Mechanische Spezifikationen
Abmessungen

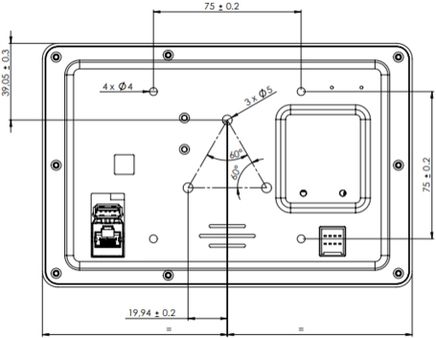

187,8 x 124,1 x 30,45 mm (siehe Zeichnung)
Gewicht
750 gr
Gehege
Kunststoff/Aluminium
Betriebstemperatur
-25ºC bis 70ºC
Vibrationen
1G 2-500Hz
Schock
10G 11ms
Optische Spezifikationen
Helligkeit
700 nits
Dimmer
Vollständig konfigurierbarer Dimmer mit internem Sensor (optional) und externem Sensor (optional)
Hintergrundbeleuchtung
LED. min.50000h
MTBF / Lebenserwartung
Steuergerät und LCD: 100.000h
Kontrast
800:1
Winkel
170º H, 170º V
Optische Ausführung
Blendfrei / Antireflektierend / Keine
Erweiterungen
Bei Sonnenlicht lesbar, NVIS B-konform (opt)
E/A
Ethernet

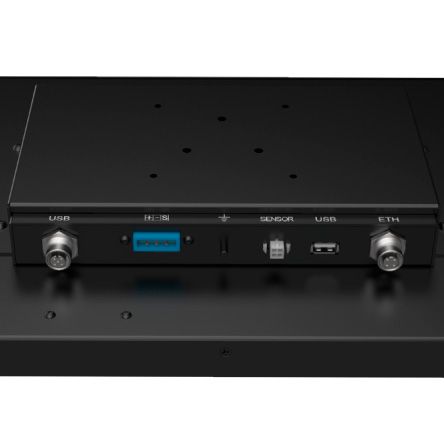

1 x Basis 10/100, optional Gigabit, M12 Stecker D kodiert
USB
USB 2.0 x 1 Typ A
Zündung
Integrierter Digitaleingang für IGN-Steuerung
RS232/485
Optionaler RS232 / RS485 Anschluss (M12 Stecker)
Digitale E/A
8 Eingänge oder 4 Eingänge 4 Ausgänge (optional)
Video
Optionaler DVI-/HDMI-Ausgang
Audio
Optionaler Line In / Line Out

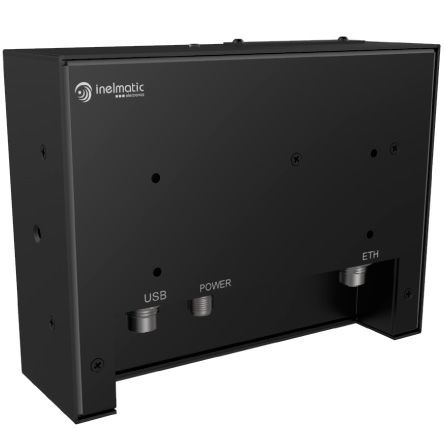

ED800
ED800 ist ein 8-Zoll-Monitor mit integrierter CPU für Transportmittel und öffentliche Fahrzeuge. Integration von Intel ATOM Bay Trail oder Apollo Lake CPUs. Konzipiert für das Flottenmanagement mit einem robusten Fahrgestell mit Spezialbeschichtung für Schiffsanwendungen. Einschließlich gepanzert resistives Touchpanel um die Interaktivität zu erhöhen und gleichzeitig die Zuverlässigkeit bei Salzwasserspritzern zu gewährleisten.

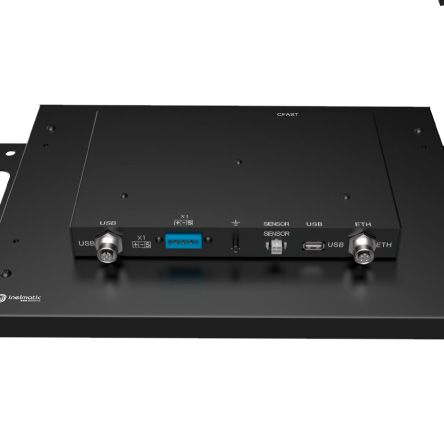

Der ED800 ist mit Ethernet, USB und RS485 in M12-Steckern erhältlich. Er kann mit VESA75 montiert werden. Optionales Zubehör für Armaturenbrett- und Schalttafelmontage ist erhältlich.
Allgemeine Spezifikationen
Größe
8 Zoll TFT
Aspekt
4:3
Native Auflösung
800 x 600 / 1024 x 768px
Schnittstellen
Ethernet / USB / RS485
Audio
Optionaler Audioausgang
Berühren Sie
Resistiv 5 Drähte / projiziert kapazitiv
Stromversorgung
9-36V DC / 43-160VDC / 14-160VDC
Stromverbrauch
18W (300 nits) / 27W (750 nits)
Montage
Freistehende, rückwärtige kundenspezifische Vorrichtungen
Garantie
24 Monate
Zertifizierung
CE* (*auf Anfrage)
Reaktionszeit
16 ms
CPU-Spezifikation (ARM)
Cores
Quad-core ARM Cortex-A17
Frequenz
1.8GHz
DDR
Bis zu 4GB DDR4
Grafiken
Mali-T760 MP4 GPU
Lagerung
Intern 8GB bis 16G eMMC, extern TF/SD
Watchdog
Konfigurierbarer Watchdog
CPU-Spezifikation (Intel)
Cores
E3815 Single Core / E3825 Dual Core / E3845 Quad Core / E3350 / E4200
Frequenz
1.46Ghz / 1.33Ghz / 1.91Ghz
DDR
Bis zu 4GB DDR4
Grafiken
Intel-Grafiken
Lagerung
Intern 8GB bis 16GB eMMC, extern C-FAST / TF
Watchdog
Konfigurierbarer Watchdog
Mechanische Spezifikationen
Abmessungen
198,5 x 148,5 x 29,5 mm (siehe Zeichnung)
Gewicht
2 Kg
Gehege
Stahl und Aluminium, Pulverbeschichtung
Betriebstemperatur
-20ºC bis 70ºC
Vibrationen
1G 2-500Hz
Schock
10G 11ms
Optische Spezifikationen
Helligkeit
500/1000 nits
Hintergrundbeleuchtung
LED. min. 50.000h
MTBF / Lebenserwartung
Steuergerät und LCD: 100.000h
Kontrast
Min 1000:1
Winkel
178º H, 178º V
Optische Ausführung
Blendfrei / Antireflektierend / Keine
Erweiterungen
Bei Sonnenlicht lesbar, NVIS B-konform (opt)
E/A
Ethernet
1 x Basis 10/100, optional Gigabit, M12 Stecker D kodiert
Daisy Chan
DVI/HDMI oder Ethernet
USB
USB 2.0 x 1 Typ A
Zündung
Integrierter Digitaleingang für IGN-Steuerung
RS232/485
RS232 / RS485 Anschluss (M12 Stecker)
Digitale E/A
8 Eingänge oder 4 Eingänge 4 Ausgänge (optional)
Video
Optionaler DVI-/HDMI-Ausgang
Audio
Optionaler Line In / Line Out
ED1000
ED1000 ist ein 10-Zoll-Monitor mit integrierter CPU für Transport und öffentliche Fahrzeuge. Integration von Bay Trail oder Apollo Lake CPUs. Konzipiert für das Flottenmanagement, z. B. Bus-, Straßenbahn- und Anhängerfahrerkonsolen. Es ist leicht und robust, einschließlich einer projiziertes kapazitives Touchpanel mit gehärtetem Glas und sonnenlichttauglicher Verstärkung.
Der ED1000 umfasst vollständig konfigurierbar manueller/automatischer Dimmer zur Anpassung an die Lichtverhältnisse. Es enthält auch einen Diagnoseanschluss, der die Möglichkeit bietet Steuerung des Dimmers und des Systemstatus aus der Anwendung des Kunden.

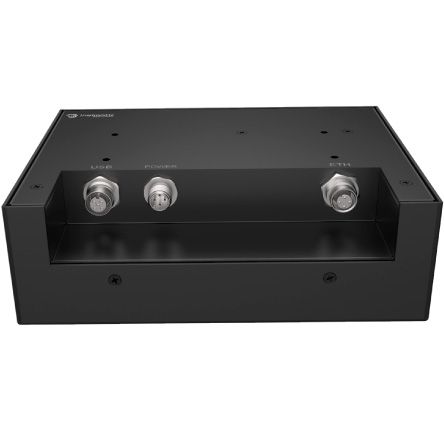

Der ED1000 ist erhältlich mit Ethernet-, USB- und R485-Anschlüsse in M12-Steckverbinder. Es kann mit VESA75 für den Standalone-Betrieb oder von der Seite für die Panel-Integration montiert werden.
Allgemeine Spezifikationen
Größe
10,4 Zoll TFT
Aspekt
4:3
Native Auflösung
1024 x 768px
Schnittstellen
Ethernet / USB / RS485
Audio
Optionaler Audioausgang Stereo 2x1,5W
Berühren Sie
Resistiv 5 Drähte / Projiziert kapazitiv / Keine
Stromversorgung
9-36V DC / 43-160VDC / 14-160VDC
Stromverbrauch
<20W
Montage
Alleine stehen
Garantie
24 Monate
Zertifizierung
EN50155*, EN45545* (*auf Anfrage)
IP
IP42
CPU-Spezifikation (ARM)
Cores
Quad-core ARM Cortex-A17
Frequenz
1.8GHz
DDR
Bis zu 4GB DDR4
Grafiken
Mali-T760 MP4 GPU
Lagerung
Intern 8GB bis 16GB eMMC, extern TF/SD
Watchdog
Konfigurierbarer Watchdog
CPU-Spezifikation (Intel)
Cores
E3815 Single Core / E3825 Dual Core / E3845 Quad Core / E3930 Dual Core
Frequenz
1.46Ghz / 1.33Ghz / 1.91Ghz / 1.2GHz
DDR
Bis zu 8GB DDR4
Grafiken
Intel-Grafiken
Lagerung
Intern 8GB bis 32GB eMMC, extern C-FAST / TF
Watchdog
Konfigurierbarer Watchdog
Mechanische Spezifikationen
Abmessungen
247,5 x 184,3 x 57,5 mm (siehe Zeichnung)
Gewicht
1.5 Kg
Gehege
Kunststoff und Aluminium, Pulverbeschichtung
Betriebstemperatur
-20ºC bis 70ºC
Vibrationen
1G 2-500Hz
Schock
10G 11ms
Optische Spezifikationen
Helligkeit
600 / 1000 nits
Hintergrundbeleuchtung
LED. min. 50.000h
MTBF / Lebenserwartung
Steuergerät und LCD: 100.000h
Kontrast
Min 800:1
Winkel
178º H, 178º V
Optische Ausführung
Blendfrei / Antireflektierend / Keine
Erweiterungen
Bei Sonnenlicht lesbar, NVIS B-konform (opt)
E/A
Ethernet
1 x Basis 10/100, optional Gigabit, M12 Stecker D kodiert
Daisy Chan
DVI/HDMI oder Ethernet
USB
USB 2.0 x 1 Type A, USB 2.0 x 1 M12 Connector A coded
Zündung
Integrierter Digitaleingang für IGN-Steuerung
RS232/485
RS232 / RS485 Anschluss (M12 Stecker)
Digitale E/A
8 Eingänge oder 4 Eingänge 4 Ausgänge (optional)
Video
Optionaler DVI-/HDMI-Ausgang
Audio
Optionaler Line In / Line Out
ED1500
Die ED1500 ist ein Ethernet-Anzeige mit PC, Kostengünstig und mit geringem Stromverbrauch, mit PoE-Stromversorgung (Power over ethernet). Es wurde speziell entwickelt, um die Möglichkeit zu bieten, einen entfernten Standort Bildschirme für Videomanagementsysteme, wie z. B. Bildschirme für CCTV-Anwendungen. Mit einem USB-Anschluss an der Vorderseite bietet es die Möglichkeit, bis zu 16 Displays an ein Windows-/Linux-System nur über ein Ethernet-Kabel.
ED1501

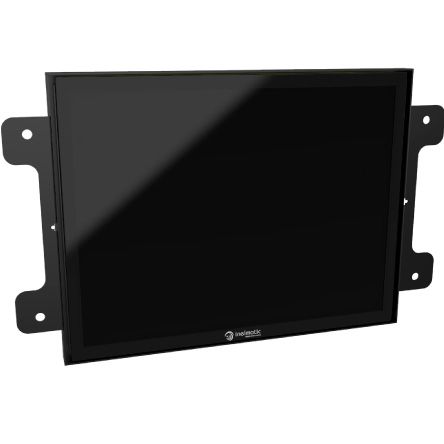

ED1501 ist ein 15 Zoll Open Frame Display mit integriertem ATOM Integration von Bay Trail- oder Apollo Lake-CPUs (ARM Quad-Option verfügbar), speziell konzipiert für die Eisenbahn (Straßenbahn und Zug) Nachrüstung und Aufrüstung bestehender Systeme. Einschließlich Ethernet-, USB- und RS485-Anschlüsse mit M12-Steckern. Einschließlich einer langlebigen LED-Hintergrundbeleuchtung mit 500 nits Helligkeit und Zertifizierungen nach EN50155 und EN45545. Optional kann eine Anti-Vandalismus- oder berührungsempfindliches kapazitives Multitouch-Panel integriert werden können.
ED1502
ED1502 ist ein 15 Zoll Metallrahmen Display mit integriertem ATOM Integration von Bay Trail oder Apollo Lake CPUs (ARM Quad-Option verfügbar), speziell für die Eisenbahn (Straßenbahn und Zug) entwickelt. Einschließlich Ethernet-, USB- und RS485-Anschlüsse mit M12-Steckern. . Einschließlich einer LED-Hintergrundbeleuchtung mit langer Lebensdauer und 500 nits Helligkeit und Zertifizierungen nach EN50155 und EN45545. Optional kann ein Anti-Vandalismus- oder berührungsempfindliches kapazitives Multitouch-Panel integriert werden.
