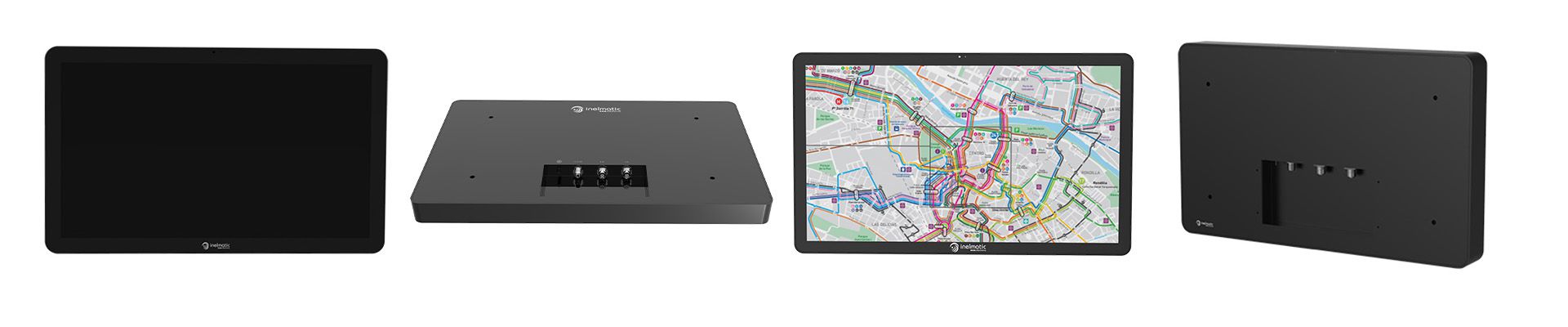

HMI Eingebetteter Panel-PC - Serie EDF

EDF-Serie sind industrietauglich Bildschirmanzeigen mit CPU. Sie werden auch in öffentlichen Verkehrsmitteln als Anzeigemonitor für Echtzeitinformationen und Werbung installiert.

Diese Serie kann auch verwendet werden als Restaurant Digitalanzeige, zum Beispiel als Werbefernsehbildschirm oder digitale Menüanzeige. Im Einzelhandel kann es als Werbedisplay montiert werden, einschließlich mehrerer Werbebildschirme für den Einzelhandel.

Der Typ der rückseitigen Eingangsanschlüsse kann werkseitig ausgewählt werden. Im Falle von Anwendungen im Schienenverkehr, in der Luft- und Schifffahrt, Steckverbinder Typ M12 können einbezogen werden für eine sichere und zuverlässige Kommunikation.

Das Gehäuse wurde für raue Umgebungsbedingungen mit gefaltetem Metall entwickelt.

Vierkern-ARM-CPU die Spezifikationen sind vollständig konfigurierbar, DDR-Speicher, interner HDD-Speicher, Watchdog... HD- und Full-HD-Bildschirme sind ebenfalls erhältlich, mit einer breiten Palette von Größen. Wenn Interaktivität mit dem Benutzer erforderlich ist, kann ein kapazitives oder resistives Touchpanel eingebaut werden.

Modell Größe Auflösung CPU
EDF1851
18.5"
1920x1080px (FHD)
ARM
EDF2150
21.5"
1920x1080px (FHD)
ARM
EDF2400
24"
1920x1080px (FHD)
ARM

Allgemeine Spezifikationen

Allgemein

18,5 / 21,5 / 24 Zoll

(Fragen Sie nach einer bestimmten Größe)

C o l o r s

256K

ARM-Prozessor

Werkseitig wählbare Spezifikationen

LVDS / VGA / DVI / HDMI

Anpassbare Eingänge

Mechanisch

Dimension

(siehe Zeichnungen unten)

Typ montieren

Schalttafelmontage & VESA 75mm

Betriebstemperatur

-10ºC bis +70ºC

Vibrationen

1G 2-50Hz / 10G 11ms

Anwendungen

Informationen über öffentliche Verkehrsmittel

Zug- und Busfahrgastinformationen

Werbung

Werbung für Einzelhandel und Restaurants

Industriell

HMI

Gesundheitswesen

Patienteninformationsanzeigen in Krankenhäusern

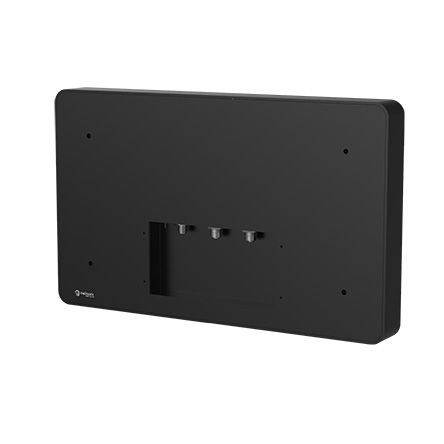

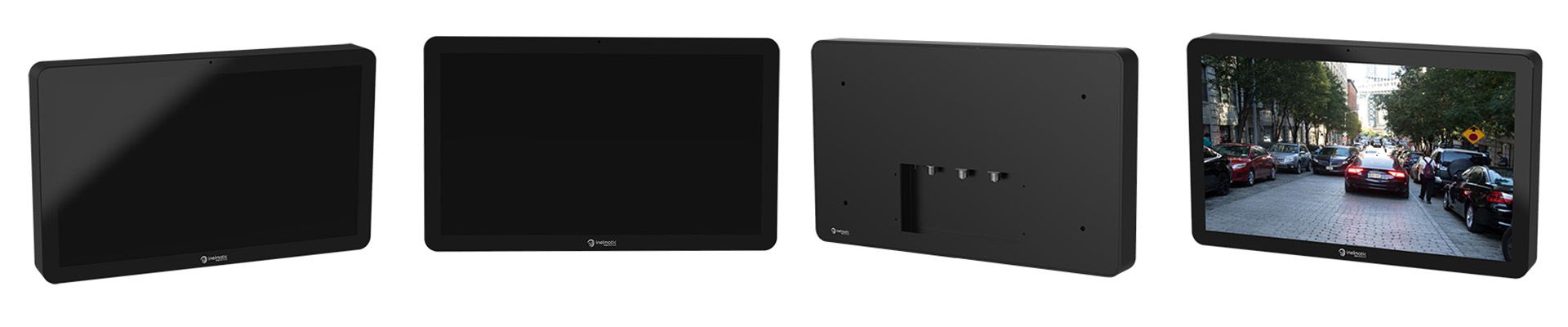

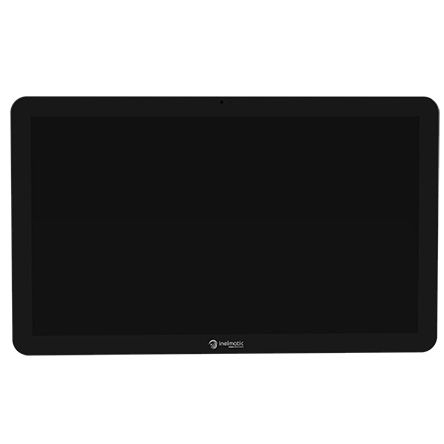

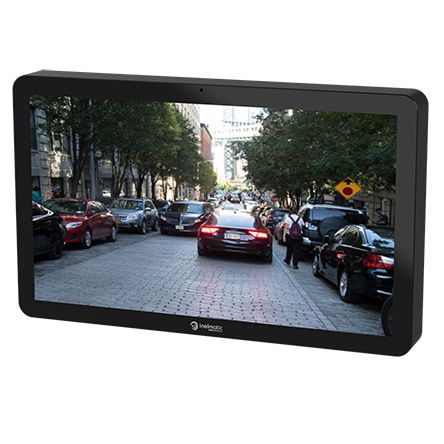

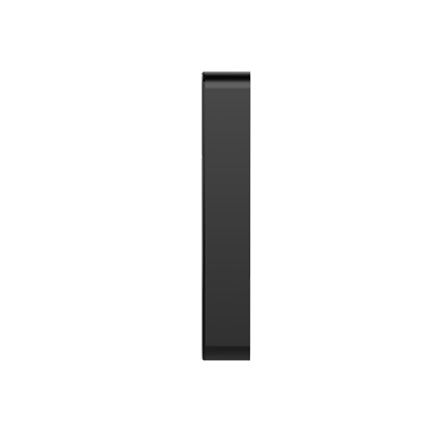

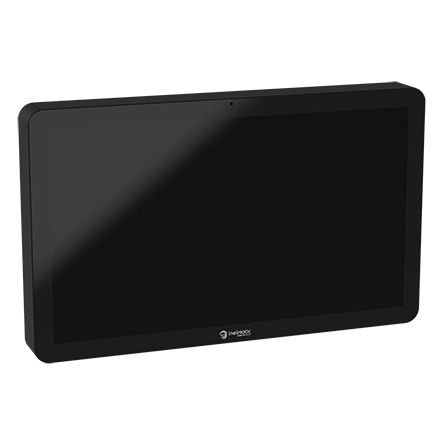

EDF1851


Der EDF1851 ist ein 18,5 Zoll Full High Definition (FHD) Bildschirm mit einem Seitenverhältnis von 16:9. Ein projiziertes kapazitives oder resistives Touchscreen-Panel ist optional erhältlich. Das Gehäuse besteht aus Aluminium und bietet einen schlanken Rahmen und eine geringe Tiefe.

Es verfügt über Ethernet- oder WiFi-Eingänge und optionale Audioausgänge. Für den Einsatz im Auto, breiter Stromversorgungseingang wird unterstützt, von 9VDC bis 160VDC.

Der EDF1851 verfügt über einen leistungsstarken Controller mit automatischer und manueller Einstellung der Hintergrundbeleuchtung. Bei rauen Umgebungsbedingungen hat der EDF 1851 eine erweiterte Reichweite Betriebstemperatur von -20ºC bis 70ºC.

Allgemeine Spezifikationen

Größe

18,5 Zoll TFT

Aspekt

16:9 / Aktive Fläche (154,2mm x 85,9mm)

Native Auflösung

1920 x 1080px

Eingaben

Ethernet / USB

Audio

Optionaler Audioausgang Stereo 2x1,5W

Touch

Resistiv 5 Drähte / Projiziert kapazitiv / Keine

Stromversorgung

9-36V DC / 43-160VDC / 14-160VDC

Stromverbrauch

<25W

Montage

Alleine stehen

Garantie

24 Monate

Zertifizierung

EN50155*/EN45545* (*auf Anfrage)

Reaktionszeit

20 ms

CPU-Spezifikation (ARM)

Cores

Vierkerniger ARM Cortex-A17

Frequenz

1.8GHz

DDR

Bis zu 4GB DDR4

Grafiken

Mali-T760 MP4-GPU

Lagerung

Intern 8GB eMMC, extern TF/SD

Watchdog

Konfigurierbarer Watchdog

Mechanische Spezifikationen

Abmessungen

451 x 272 x 45 mm (siehe Zeichnung)

Gewicht

<2Kg

Gehege

Kunststoff und Aluminium, Pulverbeschichtung

Betriebstemperatur

-20ºC bis 70ºC

Vibrationen

1G 2-500Hz

Schock

10G 11ms

Optische Spezifikationen

Helligkeit

350 nits, LED backlight

Dimmer

Vollständig konfigurierbarer Dimmer mit internem Sensor (optional) oder externem Sensor (optional)

Hintergrundbeleuchtung

LED. min.50000h

MTBF / Lebenserwartung

Steuergerät und LCD: 100.000h

Kontrast

1000:1

Winkel

178º H, 178º V

Optische Ausführung

Blendfrei / Antireflektierend / Keine

Erweiterungen

Sonnenlichtlesbare und transflektive Verbesserungen verfügbar

E/A

Ethernet

1 x Basis 10/100, optional Gigabit, M12 Stecker D kodiert

USB

USB 2.0 x 1 Typ A, USB 2.0 x 1 M12 Stecker A kodiert

Zündung

Integrierter Digitaleingang für IGN-Steuerung

Digitale E/A

8 Eingänge oder 4 Eingänge 4 Ausgänge (optional)

Video

Optionaler DVI-/HDMI-Ausgang

Audio

Optionaler Line In / Line Out

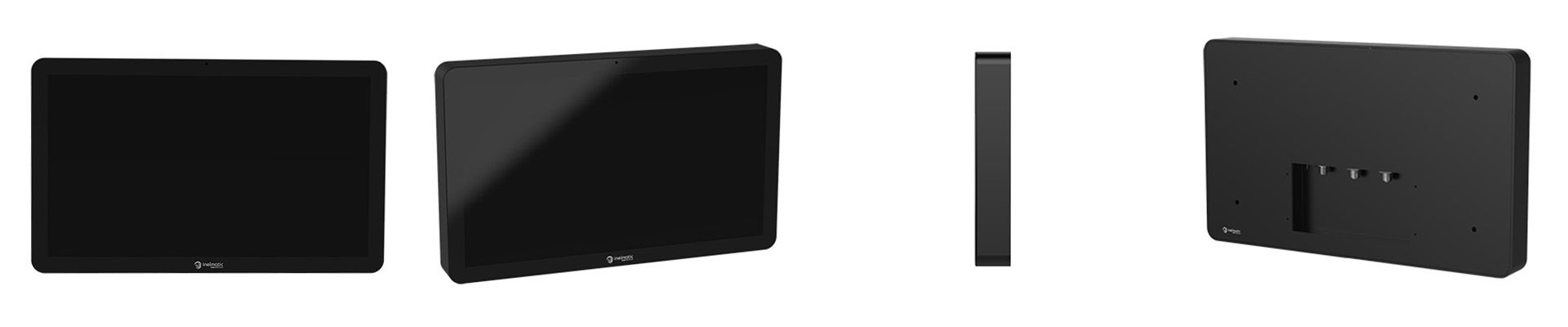

EDF2150


EDF2150 ist ein 21,5-Zoll-HD-Bildschirm (1920x1080) mit einem 16:9-Element. Ein projizierter kapazitiver oder resistiver Touchscreen ist optional erhältlich. Das Gerät ist aus gefaltetem Stahl gefertigt, um eine schlanke Struktur und eine geringe Tiefe zu erreichen.

Ethernet oder Wifi, USB Typ A und auch M12-Eingänge mit optionalem Audio sind verfügbar. Für den Einsatz im Automobilbereich wird der große Stromversorgungseingang von 9 VDC bis 160 VDC unterstützt.

Der EDF2150 besteht aus einem High-Relief-Controller mit automatische und auch manuelle Umschaltung der Hintergrundbeleuchtung. Für extreme Umgebungsbedingungen hat der EDF215 eine erweiterte Reichweite Betriebstemperaturbereich von -20°C bis 70°C.

Allgemeine Spezifikationen

Größe

21,5 Zoll FHD TFT

Aspekt

16:9

Native Auflösung

1920 x 1080px

Eingaben

Ethernet / WiFi

Audio

Optionaler Audioausgang

Touch

Resistiv 5 Drähte / projiziert kapazitiv

Stromversorgung

9-36V DC / 43-160VDC / 14-160VDC

Stromverbrauch

32W

Montage

Eigenständig. 4 x M8 Befestigung

Garantie

36 Monate

IP-Einstufung

IP65 vorne, IP54 hinten

Zertifizierung

EN50155*, EN45545* (*auf Anfrage)

Reaktionszeit

16 ms

CPU-Spezifikation (ARM)

Cores

E3815/E3825/E3930/N4200

Frequenz

1.46GHz/1.91GHz/1.2GHz

DDR

Bis zu 4GB DDR4

Grafiken

Mali-T760 MP4-GPU

Lagerung

Intern 8GB bis 32GB eMMC, extern C-FAST/TF

Watchdog

Konfigurierbarer Watchdog

Mechanische Spezifikationen

Abmessungen

513,6 x 311,6 x 40 mm (siehe Zeichnung)

Gewicht

5.5Kg

Gehege

Stahl und Aluminium. Pulverbeschichtung / Eloxiert

Betriebstemperatur

-25ºC bis 55ºC

Vibrationen

1G 2-500Hz

Schock

10G 11ms

Optische Spezifikationen

Helligkeit

350 nits/500 nits

Dimmer

Vollständig konfigurierbarer Dimmer mit internem Sensor (enthalten) und externem Sensor (optional)

Hintergrundbeleuchtung

LED. min.50000h

MTBF / Lebenserwartung

Steuergerät und LCD: 100.000h

Kontrast

1000:1

Winkel

178º H, 178º V

Optische Ausführung

Blendfrei / Antireflektierend / Keine

Erweiterungen

Bei Sonnenlicht lesbar, NVIS B-konform (opt)

E/A

Ethernet

1 x Basis 10/100, optional Gigabit, M12 Stecker D kodiert

USB

USB 2.0 x 1 M12-Stecker, USB 2.0 x 1 Typ A

Zündung

Integrierter Digitaleingang für IGN-Steuerung

Digitale E/A

8 Eingänge oder 4 Eingänge 4 Ausgänge (optional)

Video

Optionaler DVI-/HDMI-Ausgang

Audio

Optionaler Line In / Line Out

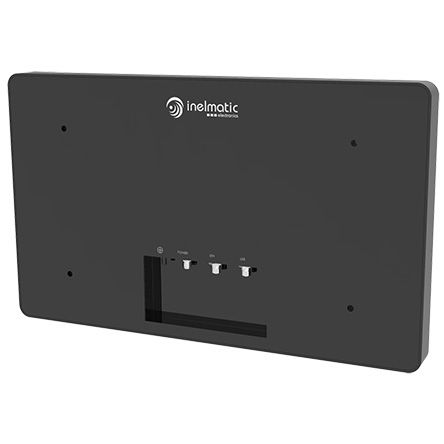

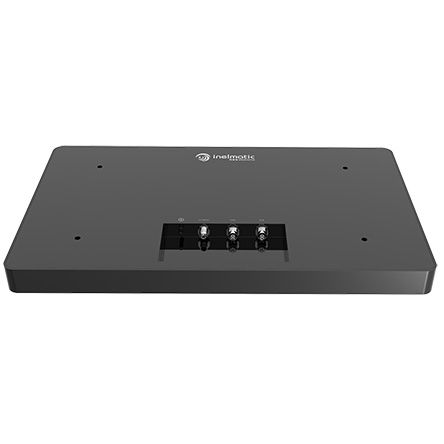

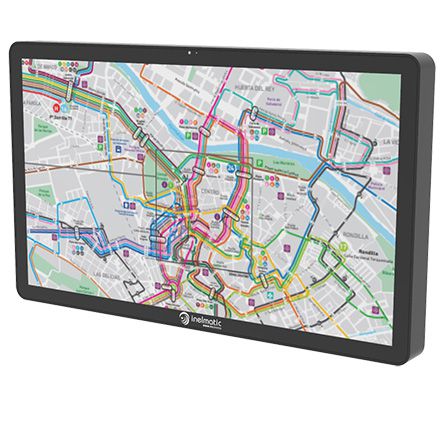

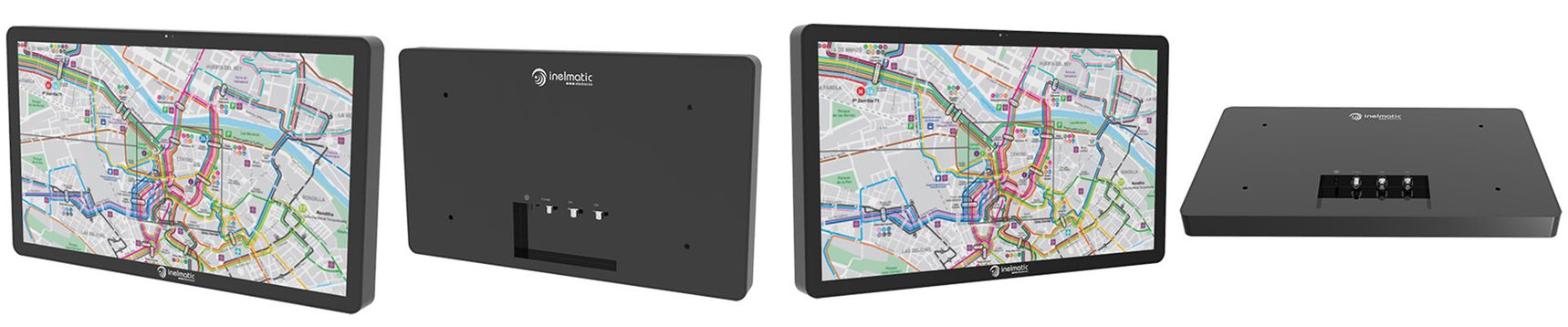

EDF2400


EDF2400 ist ein 24 Zoll High Definition (FHD) Bildschirm mit einem Seitenverhältnis von 16:9. Mit einer Auswahl an Projizierter kapazitiver oder resistiver Touchscreen, Das System wird aus gefaltetem Stahl hergestellt, um einen schlanken Rahmen und eine geringe Tiefe zu erzielen.

Ethernet oder Wifi, USB Typ A und auch M12 Eingänge mit optionalem Sound werden angeboten. Für den Einsatz in Fahrzeugen wird die große Leistungsaufnahme von 9 VDC bis 160 VDC beibehalten.

Der EDF2400 enthält einen leistungsstarken Controller mit automatische und manuelle Einstellung der Hintergrundbeleuchtung. Diese Größe ist ideal für Digital Signage-Informationsbildschirme in Bahnhöfen, öffentlichen Räumen, Restaurants und Bekleidungsgeschäften.

Allgemeine Spezifikationen

Größe

24 Zoll FHD TFT

Aspekt

16:9

Native Auflösung

1920 x 1080px

Eingaben

Ethernet / WiFi

Audio

Optionaler Audioausgang

Touch

Resistiv 5 Drähte / projiziert kapazitiv

Stromversorgung

9-36V DC / 43-160VDC / 14-160VDC

Stromverbrauch

18W (300 nits) / 27W (750 nits)

Montage

Freistehende, rückwärtige kundenspezifische Vorrichtungen

Garantie

24 Monate

Zertifizierung

CE* (*auf Anfrage)

Reaktionszeit

16 ms

CPU-Spezifikation (ARM)

Cores

Vierkerniger ARM Cortex-A17

Frequenz

1.8GHz

DDR

Bis zu 4GB DDR4

Grafiken

Mali-T760 MP4-GPU

Lagerung

Intern 8GB bis 16GB eMMC, extern TF/SD

Watchdog

Konfigurierbarer Watchdog

Mechanische Spezifikationen

Abmessungen

563,3 x 329 x 57,7 mm (30,3 mm) (siehe Zeichnung)

Gewicht

2Kg

Gehege

Stahl und Aluminium, Pulverbeschichtung

Betriebstemperatur

0ºC bis 50ºC

Vibrationen

1G 2-500Hz

Schock

10G 11ms

Optische Spezifikationen

Helligkeit

300 / 750 nits

Dimmer

Vollständig konfigurierbarer Dimmer mit internem Sensor (im Lieferumfang enthalten)

Hintergrundbeleuchtung

LED. min.50000h

MTBF / Lebenserwartung

Steuergerät und LCD: 100.000h

Kontrast

1000:1

Winkel

170º H, 160º V

Optische Ausführung

Blendfrei / Antireflektierend / Keine

Erweiterungen

Bei Sonnenlicht lesbar, NVIS B-konform (opt)

E/A

Ethernet

1 x Basis 10/100, optional Gigabit, M12 Stecker D kodiert

USB

USB 2.0 x 1 Typ A

Zündung

Integrierter Digitaleingang für IGN-Steuerung

Digitale E/A

8 Eingänge oder 4 Eingänge 4 Ausgänge (optional)

Video

Optionaler DVI-/HDMI-Ausgang

Audio

Optionaler Line In / Line Out
