Pantalla HMI robusta de marco abierto con CPU - Serie EDO

La serie EDO son pantallas y monitores de marco abierto de gama industrial y vehicular con CPU: Intel Atom o Quad Core ARM. Para la integración de vehículos, esta serie cumple con las regulaciones internacionales de la automoción para soportar una amplia gama de fuentes de alimentación.

La serie EDO incluye un panel con gran ángulo de visión y TFT de alto brillo con retroiluminación LED. En términos ópticos, hay un tratamiento opcional para mejoras antirreflejo y para una mejor legibilidad con la luz directa del sol. Si se quiere añadir interactividad a los productos, también está disponible un panel táctil capacitivo proyectado multitáctil y resistivo.

La estructura ha sido diseñada especialmente para su uso en entornos difíciles, con un marco delgado y moderno en acero y aluminio. En todos los modelos de esta serie el dimmer es totalmente configurable en modo automático y manual.

Modelo Tamaño Resolución CPU
EDO900
9"
1280x720px (HD720)
Intel / ARM
EDO1000
10"
1024x768px (XGA)
Intel / ARM
EDO1205
12"
1024x768px (XGA)
Intel / ARM
EDO1850
18.5" 1920x1080px (HD)
Intel / ARM
EDO2800
28"
1280x360px
Intel / ARM
EDO3660
36"
1920x290px
Intel / ARM

Especificaciones

Generales

9 / 10 / 12 / 28 / 36 pulgadas

(Tamaños personalizables)

C o l o r s

256K

Protección IP

IP20, IP42, IP54, IP65 opcional

Ethernet / USB /UART

Entradas personalizables de fábrica

Mecánicas

Dimensiones

(ver datasheet de cada modelo)

Tipo de montaje

Independiente, Marco abierto y VESA 75mm

Temperatura de funcionamiento

(ver cada producto en concreto)

Vibraciones

1G 2-50Hz / 10G 11ms

Aplicaciones

Vehículos


Ferroviario

Tren, metro & Tranvía

Autobús

Flotas de autobuses y operadores de bús

Industrial

Integración para HMI en fábricas

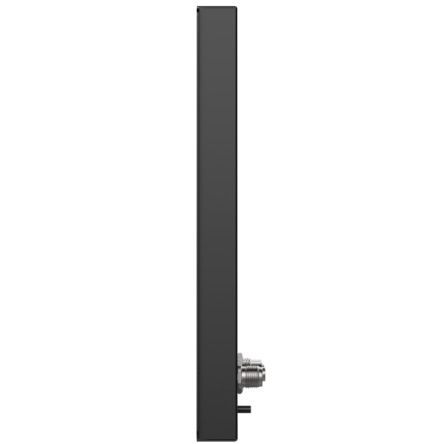

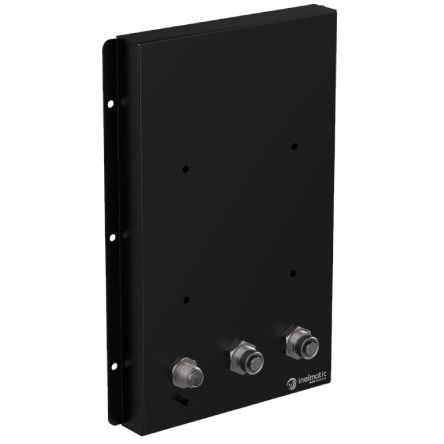

EDO900

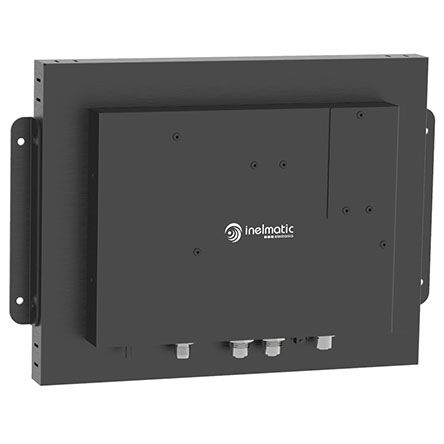

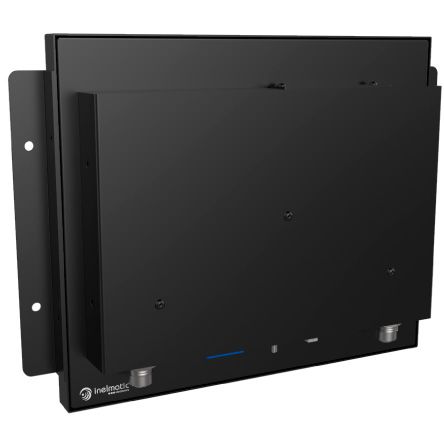

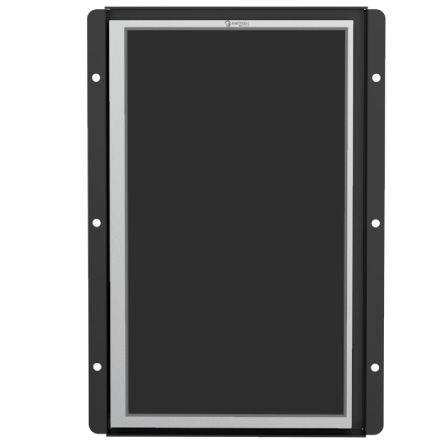

EDO900 es una pantalla de marco abierto de 9 pulgadas HD720 (1280x720px) con CPU integrada para vehículos y transporte público. Ha sido diseñado para un consumo de energía muy bajo y un tiempo de respuesta súper rápido. Es la solución ideal para la integración en flotas de autobuses, trenes y metro para obtener datos importantes en tiempo real.

Dispone de un atenuador manual y automático totalmente configurable, que incluye un controlador con ajuste de luz de fondo automático y manual, dependiendo de la luz ambiental. Esto es muy importante para los conductores de vehículos de transporte público, ya que ofrece una visibilidad perfecta en cualquier situación, aunque cambien las condiciones lumínicas del entorno. Además, el EDO900 incluye opcionalmente un panel táctil capacitivo proyectado (PCAP).

El EDO900 está disponible con entradas Ethernet, USB y UART. Gracias a su diseño open frame, se puede montar con VESA75 o en modo independiente.

Especificaciones Generales

Tamaño

TFT de 9 pulgadas (HD 720)

Área activa

198.9 × 111.8 mm

Resolución nativa

1280×720 px  HD720

Entradas

Ethernet / USB / UART

Audio

Salida de audio opcional: 2x1.5W / 2x5W

Cubierta / Táctil

Cristal / Policarbonato / Táctil capacitivo proyectado

Alimentación

9-36VDC / 43-160VDC / 14-160VDC - Asilado -Conectores M12 A

Potencia

Media: 10W. Máximo: 15W

Tipo de Montaje

Marco abierto - Open frame

Garantía

24 meses

Certificaciones

EN50155*, EN45545*  (*bajo petición)

Protección IP

IP54 en la parte trasera

Tiempo de Respuesta

15 ms

Especificaciones CPU (ARM)

Núcleos

Quad-core ARM Cortex-A17

Frecuencia

1.8GHz

DDR

Hasta 4GB DDR4

Gráficos

Mali-T760 MP4 GPU

Almacenamiento

Interno desde 8GB hasta 16GB eMMC , externo TF/SD

Watchdog

Watchdog configurable

Especificaiones CPU (Intel)

Núcleos

E3815 1 x núcleo / E3825 2 x núcleos / E3845 4 x núcleos

Frecuencia

1.36Ghz / 1.33Ghz / 1.91Ghz

DDR

Hasta 4GB DDR4

Gráficos

Intel Graphics

Almacenamiento

Interno desde 8GB hasta 16GB eMMC , externo C-FAST / TF

Watchdog

Watchdog configurable

Especificaciones Mecánicas

Dimensiones

153.2 x 222.9 x 19.9mm (ver datasheet)

Peso

1.5 Kgr

Estructura

Aluminio, Pintura en polvo

Temperatura de funcionamiento

-25ºC to 70ºC

Vibraciones

1G 2-500Hz

Impacto

10G 11ms

Especificaciones Ópticas

Brillo

700 nits

Controlador de brillo

Atenuador totalmente configurable con sensor interno (opcional)

Retroiluminación

LED. Mínimo 50.000h

Tiempo de vida / MTBF

Controlador y LCD: 80.000h

Contraste

1000:1

Ángulo

170º H, 170º V

Acabado óptico

Anti-deslumbramiento / Anti-reflejo / Ninguno

Mejoras

Legibilidad con luz solar directa, cumplimiento con NVIS-B (opc)

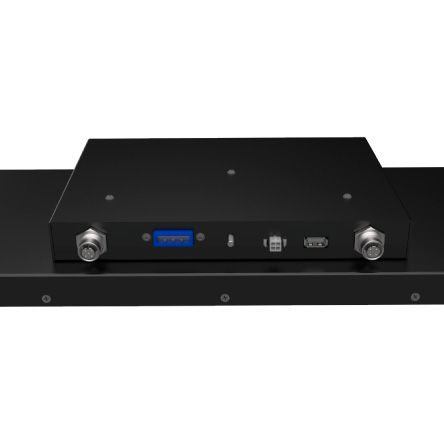

Entradas/Salidas

Ethernet

1 x Base 10/100, Gigabit opcional, Conectores M12 D

USB

USB 2.0 (conector M12)

Arranque / Encendido

Entrada digital integrada para el control en el arranque

RS232/RS485

Puerto RS232 / RS485 (Conector M12)

E/S digitales

8 Entradas o 4 Entradas + 4 Salidas (Opc)

Vídeo

Salidas DVI / HDMI (opc)

Audio

Entrada línea / Salida línea (opc)

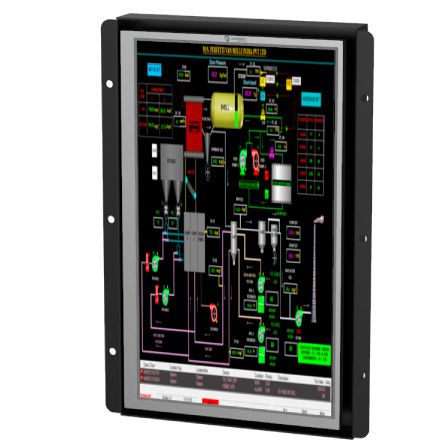

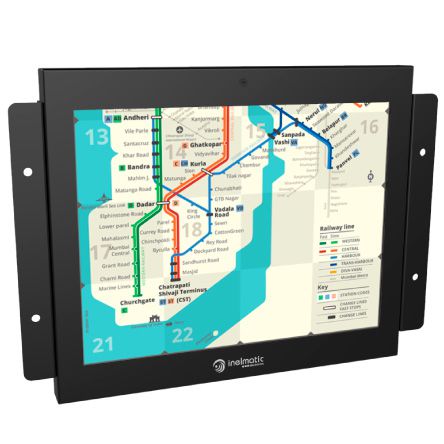

EDO1000

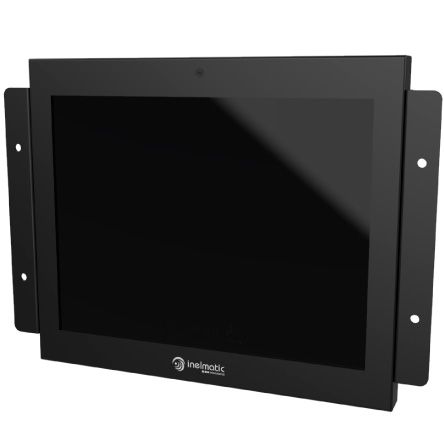

El EDO1000 es una pantalla de marco abierto XGA (1024x768px) de 10 pulgadas con CPU integrada para vehículos de transporte público y entornos industriales. Ha sido diseñado para un consumo de energía muy bajo y un tiempo de respuesta súper rápido. Este modelo se ha integrado en flotas de autobuses, trenes y metro para ayudar a los conductores, recibiendo instrucciones desde un puesto de control.

Incluye un atenuador manual y automático totalmente configurable, con un controlador que hace un ajuste de luz de fondo automático y manual, dependiendo de la luz ambiental. Esto es muy importante para los conductores de vehículos de transporte público, puesto que garantiza una visualización óptima en todas las situaciones de iluminación. Además, el EDO1000 incluye opcionalmente un panel táctil resistivo o capacitivo proyectado (PCAP).

El EDO1000 está disponible con entradas Ethernet y USB. Se puede montar con VESA75 o  integrarse en el panel de una solución ya existente para el reemplazo de otros monitores más antiguos.

Especificaciones Generales

Tamaño

TFT de 10.4 pulgadas

Aspecto

4:3

Resolución nativa

1024 x 768 px

Entradas

Ethernet / USB

Audio

Salida estéreo 2x1.5W (opcional)

Táctil

Resistivo 5 hilos / Capacitivo proyectado / Ninguno

Alimentación

9-36VDC / 43-160VDC / 14-160VDC

Potencia

<20W

Tipo de Montaje

VESA 75, panel, independiente

Garantía

24 meses

Certificaciones

EN50155*, EN45545*  (*bajo petición)

Protección IP

IP42

Tiempo de Respuesta

16 ms

Especificaciones CPU (ARM)

Núcleos

Quad-core ARM Cortex-A17

Frecuencia

1.8GHz

DDR

Hasta 4GB DDR4

Gráficos

Mali-T760 MP4 GPU

Almacenamiento

Interno desde 8GB hasta 16GB eMMC , externo TF/SD

Watchdog

Watchdog configurable

Especificaiones CPU (Intel)

Núcleos

E3815 1 x núcleo / E3825 2 x núcleos / E3845 4 x núcleos

Frecuencia

1.36Ghz / 1.33Ghz / 1.91Ghz

DDR

Hasta 4GB DDR4

Gráficos

Intel Graphics

Almacenamiento

Interno desde 8GB hasta 16GB eMMC , externo C-FAST / TF

Watchdog

Watchdog configurable

Especificaciones Mecánicas

Dimensiones

286.6 x 207.9 x 30.45mm (ver datahseet)

Peso

<1590 gr

Estructura

Plástico / Aluminio

Temperatura de funcionamiento

-20ºC to 70ºC

Vibraciones

1G 2-500Hz

Impacto

10G 11ms

Especificaciones Ópticas

Brillo

600 nits / 1000 nits

Controlador de brillo

Atenuador con sensor interno (opcional) o sensor externo (opcional)

Retroiluminación

LED. Mínimo 50.000h

Tiempo de vida / MTBF

Controlador y LCD: 100.000h

Contraste

500:1

Ángulo

170º H, 170º V

Acabado óptico

Anti-deslumbramiento / Anti-reflejo / Ninguno

Mejoras

Legibilidad con luz solar directa, cumplimiento con NVIS-B (opc)

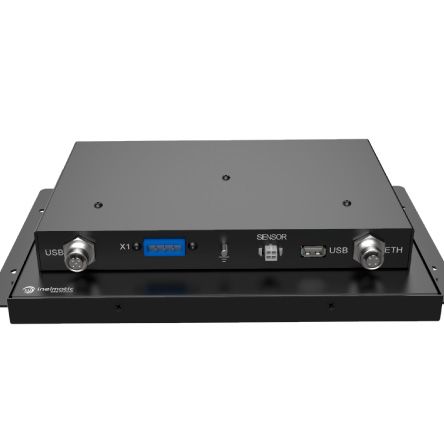

Entradas/Salidas

Ethernet

1 x Base 10/100, Gigabit opcional, Conectores M12 D

USB

USB 2.0 x 1 Tipo A, USB 2.0 x 1 Conector M12-A

Arranque / Encendido

Entrada digital integrada para el control en el arranque

RS232/RS485

Puerto RS232 / RS485 (Conector M12)

E/S digitales

8 Entradas o 4 Entradas + 4 Salidas (Opc)

Vídeo

Salidas DVI / HDMI (opc)

Audio

Entrada línea / Salida línea (opc)

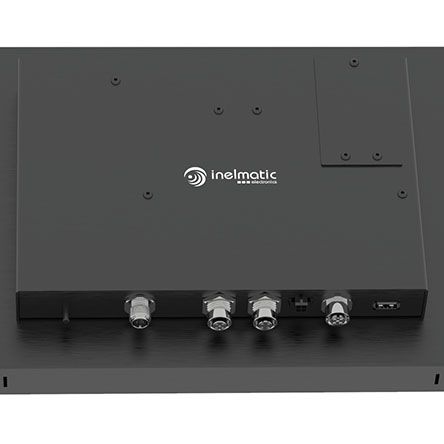

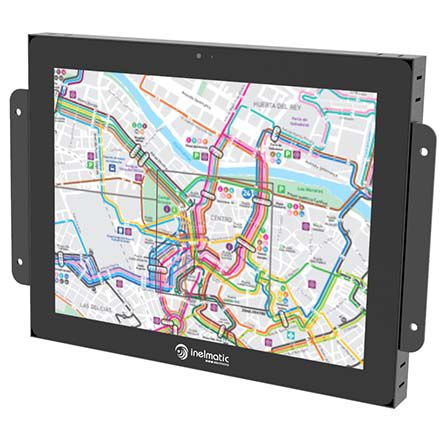

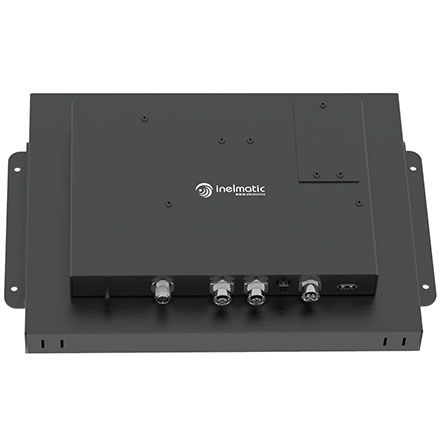

EDO1205


EDO1205 es una pantalla de marco abierto XGA (1024x768px) de 12 pulgadas con CPU integrada para ser utilizada en entornos industriales y automoción. Ha sido diseñado para un consumo de energía muy bajo y un tiempo de respuesta súper rápido. Es la solución ideal para fábricas con sistemas SCADA y MES que necesitan obtener y manejar datos importantes en tiempo real.

Incluye un atenuador manual y automático totalmente configurable, con un controlador del ajuste de luz de fondo automático y manual, según la luz ambiental. De esta forma es capaz de mostrar siempre una imagen cómoda  para el ojo  del usuario ya que se ajusta a la luminosidad necesaria en cada momento. Además, el EDO1205 incluye opcionalmente un panel táctil resistivo / capacitivo proyectado (PCAP).

El EDO1205 está disponible con entradas Ethernet y USB. Se puede montar con VESA75 o en modo autónomo.

Especificaciones Generales

Tamaño

TFT de 12.1 pulgadas

Aspecto

4:3

Resolución nativa

1024 x 768 px  (XGA)

Entradas

Ethernet / USB

Audio

Salida estéreo 2x1.5W (opcional)

Táctil

Resistivo 5 hilos / Capacitivo proyectado  / Vidrio CS / Ninguno

Alimentación

9-36VDC / 43-160VDC / 14-160VDC

Potencia

<20W

Tipo de Montaje

Marco abierto

Garantía

24 meses

Certificaciones

EN50155*, EN45545*  (*bajo petición)

Protección IP

IP00 Marco abierto (IP42 Parte trasera)

Tiempo de Respuesta

20 ms

Especificaciones CPU (ARM)

Núcleos

Quad-core ARM Cortex-A17

Frecuencia

1.8GHz

DDR

Hasta 4GB DDR4

Gráficos

Mali-T760 MP4 GPU

Almacenamiento

Interno 8G eMMC , externo TF/SD (opcional)

Watchdog

Watchdog configurable

Especificaiones CPU (Intel)

Núcleos

E3815 Single Core / E3825 Dual Core / E3845 Quad Core / E3930 Dual Core

Frecuencia

1.46Ghz / 1.33Ghz / 1.91Ghz / 1.2Ghz

DDR

Hasta 8G DDR4

Gráficos

Intel Graphics

Almacenamiento

Interno 8GB hasta 32G eMMC , externo C-FAST / TF

Watchdog

Watchdog configurable

Especificaciones Mecánicas

Dimensiones

277.7 x 204.6 x 48.3mm (ver datasheet)

Peso

<1.5Kg (sin protección de vidrio)

Estructura

Aluminio, Pintura en polvo

Temperatura de funcionamiento

-25ºC to 70ºC (opcional -40ºC to 70ºC)

Vibraciones

1G 2-500Hz

Impacto

10G 11ms

Especificaciones Ópticas

Brillo

500 nits, LED backlight

Controlador de brillo

Atenuador con sensor interno (opcional) o sensor externo (opcional)

Retroiluminación

LED. Mínimo 50.000h

Tiempo de vida / MTBF

Controlador y LCD: 100.000h

Contraste

1200:1

Ángulo

178º H, 178º V

Acabado óptico

Anti-deslumbramiento / Anti-reflejo / Ninguno

Mejoras

Legible con luz solar directa y transflectiva disponible

Entradas/Salidas

Ethernet

1 x Base 10/100, Gigabit opcional, Conectores M12 D

USB

USB 2.0 x 1 Tipo A, USB 2.0 x 1 Conector M12-A

Arranque / Encendido

Entrada digital integrada para el control en el arranque

RS232/RS485

Puerto RS232 / RS485 (Conector M12)

E/S digitales

8 Entradas o 4 Entradas + 4 Salidas (Opc)

Vídeo

Salidas DVI / HDMI (opc)

Audio

Entrada línea / Salida línea (opc)

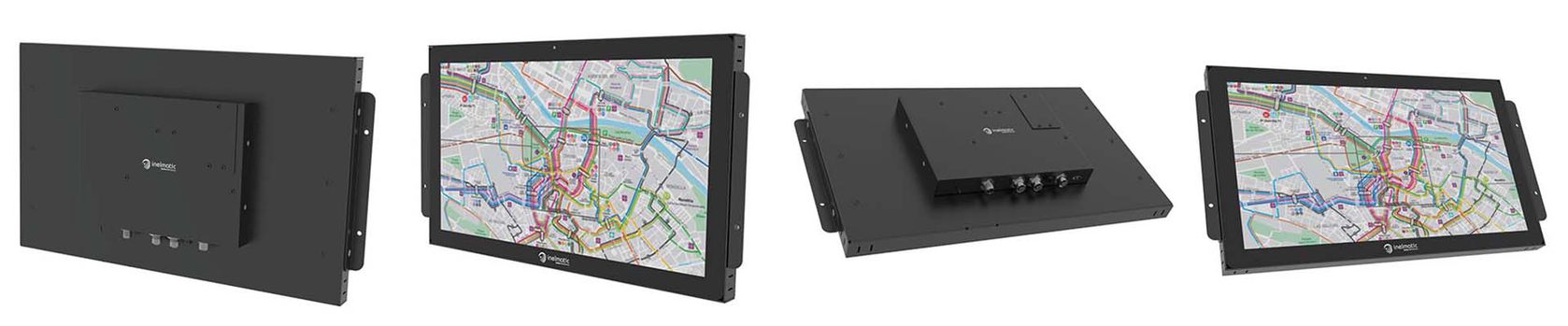

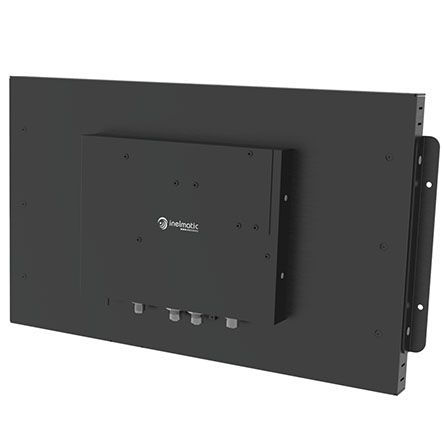

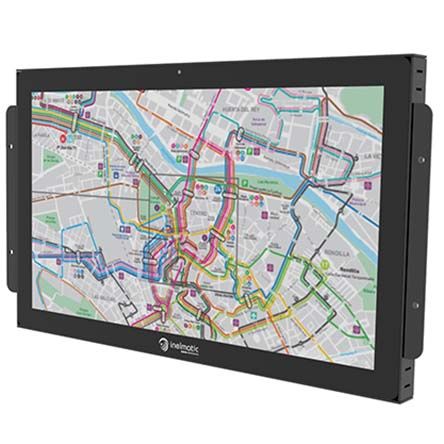

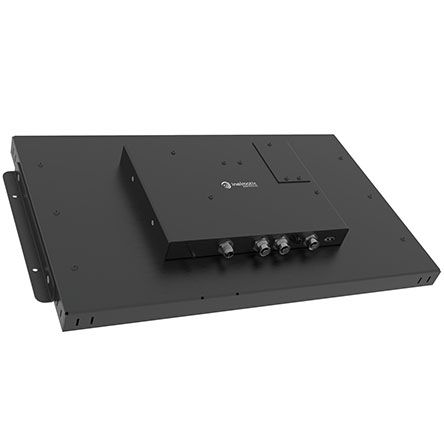

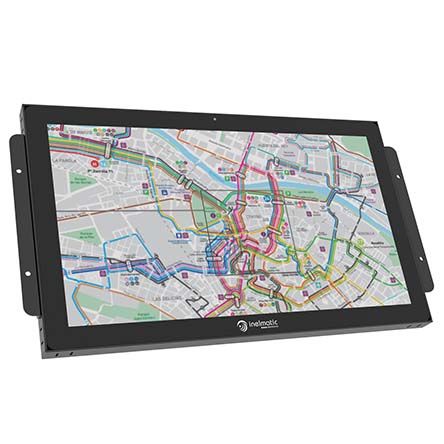

EDO1850


EDO1850 es una pantalla de marco abierto de 18.5 pulgadas Full HD (1920x1080px) con CPU integrada, para el transporte y los vehículos públicos. Diseñada para un consumo de energía muy bajo y un tiempo de reacción rápido. Es la opción perfecta para la integración en flotas de autobuses, autocares y también ferrocarriles para adquirir datos importantes en tiempo real.

El EDO1850 consiste en un dimmer manual y automático completamente configurable con sensor interno y externo opcional. Disponible con mejoras legibles a la luz del sol y transflectivas, en función de la luz ambiental. Además, el EDO1850 está disponible con cristal de protección o panel táctil, según las especificaciones del cliente.

El EDO1850 se ofrece con entradas Ethernet y USB montadas en una carcasa de marco abierto de aluminio y pintura en polvo.

Especificaciones Generales

Tamaño

18.5 pulgadas Full HD

Área activa

408.96×230.04  mm

Resolución nativa

1920×1080 px  HD1080

Entradas

Ethernet / USB

Audio

Salida de audio opcional: 2x1.5W / 2x5W

Cubierta / Táctil

Vidrio CS / Vidrio de Seguridad / Capacitivo Proyectado

Alimentación

9-36VDC / 43-160VDC / 14-160VDC - M12-Aed

Potencia

Media: 25W. Máximo 35W

Tipo de Montaje

Marco abierto - Open frame

Garantía

24 meses

Certificaciones

EN50155*, EN45545*  (*bajo petición)

Protección IP

IP0 (Open Frame)

Tiempo de Respuesta

16 ms

Especificaciones CPU (ARM)

Núcleos

Quad-core ARM Cortex-A17

Frecuencia

1.8GHz

DDR

Hasta 4GB DDR4

Gráficos

Mali-T760 MP4 GPU

Almacenamiento

Interno desde 8GB a 16GB eMMC, externo TF/SD

Watchdog

Watchdog Configurable

Especificaiones CPU (Intel)

Núcleos

E3815 Single Core / E3825 Dual Core / E3845 Quad Core

Frecuencia

1.46Ghz / 1.33Ghz / 1.91Ghz

DDR

Hasta 4G DDR4

Gráficos

Intel Graphics

Almacenamiento

Interno 8GB hasta 16GB eMMC , externo C-FAST / TF

Watchdog

Watchdog Configurable

Especificaciones Mecánicas

Dimensiones

477.46 x 279.25 x 54.4 mm (ver datasheet)

Peso

6 Kg (Vidrio CS 5mm)

Estructura

Aluminio, Pintura en polvo

Temperatura de funcionamiento

-25ºC to 70ºC

Vibraciones

1G 2-500Hz

Impacto

10G 11ms

Especificaciones Ópticas

Brillo

350 nits, opcional 500 nits

Controlador de brillo

Dimmer totalmente configurable con sensor interno (opcional) y sensor externo (opcional)

Retroiluminación

LED. min 50.000h

Tiempo de vida / MTBF

Controlador y LCD: >80.000h

Contraste

1200:1

Ángulo

178º H, 178º V

Acabado óptico

Antideslumbrante / Antireflectante / Ninguno (opcional)

Mejoras

Mejoras legibles a la luz del sol y transflectivas disponibles (opcionales)

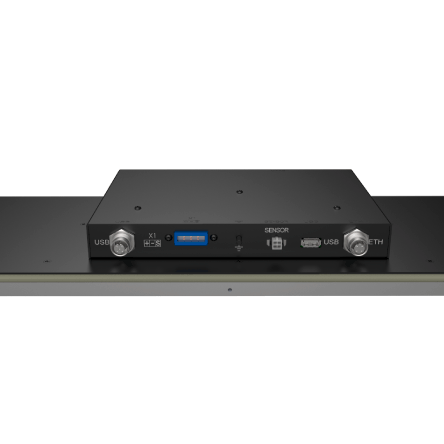

Entradas/Salidas

Ethernet

1 x Base 10/100, Gigabit opcional, Conectores M12 D

USB

USB 2.0 x 1 Tipo A

Arranque / Encendido

Entrada digital integrada para el control en el arranque

RS232/RS485

RS232 / RS485 Port (opcional)

E/S digitales

8 Entradas o 4 Entradas + 4 Salidas (Opc)

Vídeo

Salidas DVI / HDMI (opc)

Audio

Entrada línea / Salida línea (opc)

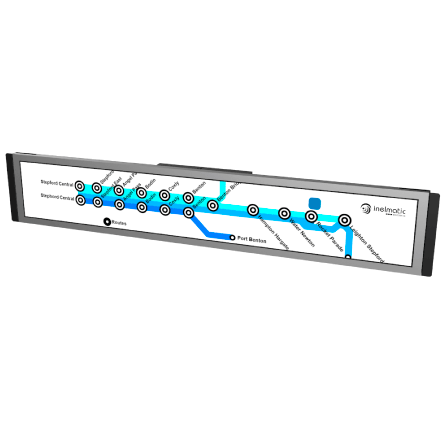

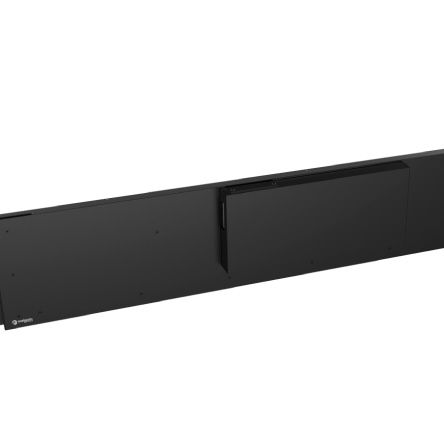

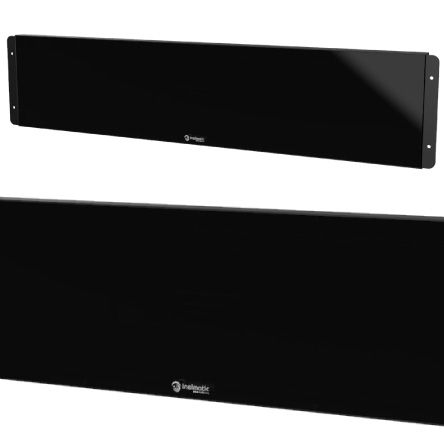

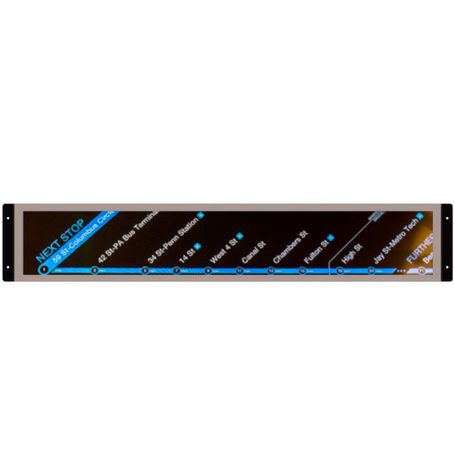

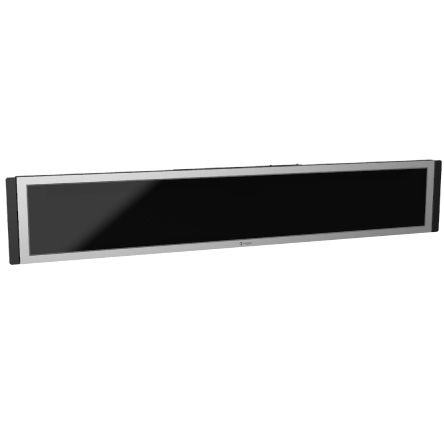

EDO2800

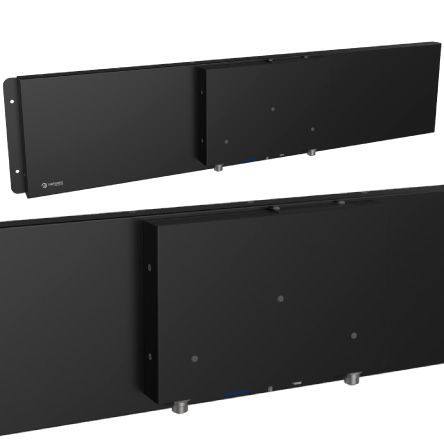

EDO2800 es una pantalla open frame de 28 pulgadas (1280x360px) con CPU integrada para vehículos de transporte público. Ha sido diseñado para un consumo de energía muy bajo y un tiempo de respuesta super rápida. Es la solución ideal para la integración como visualización de información de paradas para pasajeros en tren, metro y tranvía.

Incluye un atenuador manual y automático totalmente configurable, así como un controlador que realiza un ajuste de luz de fondo automático y manual, dependiendo de la luz ambiental. Esto es muy importante para la visibilidad de los pasajeros cuando hay cambios repentinos en la luz exterior. Además, el EDO2800 incluye opcionalmente un panel táctil capacitivo proyectado (PCAP) y un cristal de seguridad endurecido químicamente.

El EDO2800 está disponible con entradas Ethernet, UART y USB. Se puede montar con VESA75 o integrarse en paneles de vehículos de transporte nuevos o ya existentes.

Especificaciones Generales

Tamaño

TFT de 28 pulgadas

Aspecto

16:3

Resolución nativa

1920 x 360 px (área del display 699.8 x 131.2 mm)

Entradas

Ethernet / USB / UART

Audio

Salida de audio opcional: 2x1.5W / 2x5W

Cubierta / Táctil

Cristal endurecido / Cristal de seguridad / Capacitivo proyectado / Ninguno

Alimentación

9-36VDC / 43-160VDC / 14-160VDC - M12-Aed

Potencia

20W media, 30W max

Tipo de Montaje

Independiente, anclajes traseros a medida

Garantía

24 meses

Certificaciones

EN50155* EN45545*  (*bajo petición)

Tiempo de Respuesta

16 ms

Especificaciones CPU (ARM)

Núcleos

Quad-core ARM Cortex-A17

Frecuencia

1.8GHz

DDR

Hasta 4GB DDR4

Gráficos

Mali-T760 MP4 GPU

Almacenamiento

Interno desde 8GB hasta 16GB eMMC , externo TF/SD

Watchdog

Watchdog configurable

Especificaiones CPU (Intel)

Núcleos

E3815 1 x núcleo / E3825 2 x núcleos / E3845 4 x núcleos

Frecuencia

1.36Ghz / 1.33Ghz / 1.91Ghz

DDR

Hasta 4GB DDR4

Gráficos

Intel Graphics

Almacenamiento

Interno 8GB hasta 16GB eMMC , externo C-FAST / TF

Watchdog

Watchdog configurable

Especificaciones Mecánicas

Dimensiones

735.75 x 168.5 x 50 mm (ver datasheet)

Peso

4.5 Kg

Estructura

Aluminio, Pintura en polvo

Temperatura de funcionamiento

-25ºC hasta 55ºC

Vibraciones

1G 2-500Hz

Impacto

10G 11ms

Especificaciones Ópticas

Brillo

700 nits

Dimmer

Atenuador configurable con sensor interno (opcional). Sensor externo (opcional)

Retroiluminación

LED : 50.000h

Tiempo de vida / MTBF

Controlador y LCD: +80.000h

Contraste

Mín 1200:1

Ángulo

178º H, 178º V

Acabado óptico

Anti-deslumbramiento / Anti-reflejo / Ninguno

Mejoras

Legibilidad con luz solar directa, cumplimiento con NVIS-B (opc)

Entradas/Salidas

Ethernet

1 x Base 10/100, Gigabit opcional, Conectores M12 D

Coenxión en cadena

DVI/HDMI o Ethernet

USB

USB 2.0 x 1 Tipo A

Arranque / Encendido

Entrada digital integrada para el control en el arranque

RS232/RS485

Puerto RS232 / RS485 (Conector M12)

E/S digitales

8 Entradas o 4 Entradas + 4 Salidas (Opc)

Vídeo

Salidas DVI / HDMI (opc)

Audio

Entrada línea / Salida línea (opc)

EDO3660


EDO3660 es una pantalla de marco metálico de 36 pulgadas (1920x290px) con CPU integrada para vehículos de transporte público. Ha sido diseñado para un consumo de energía muy bajo y un tiempo de respuesta muy bajo. Es perfecto para mostrar información de paradas a pasajeros en tren, metro y tranvía.

Incluye un atenuador manual y automático configurable, con un controlador que realiza un ajuste de luz de fondo automático y manual, dependiendo de la luz ambiental. Esto es muy importante para la visibilidad de los pasajeros cuando hay cambios repentinos en la luz exterior. Además, el EDO360 incluye opcionalmente un panel táctil capacitivo proyectado (PCAP) y un cristal de seguridad endurecido químicamente.

El EDO3660 está disponible con entradas Ethernet, UART y USB. Se puede montar con VESA75 o en modo autónomo.

Especificaciones Generales

Tamaño

TFT de 36.6 pulgadas

Aspecto

16:2.4

Resolución nativa

1920 x 290 px

Entradas

Ethernet / USB / UART

Audio

Salida de audio opcional: 2x1.5W / 2x5W

Cubierta / Táctil

Cristal endurecido / Cristal de seguridad / Capacitivo proyectado / Ninguno

Alimentación

9-36VDC / 43-160VDC / 14-160VDC - M12-Aed

Potencia

30W media, 45W máxima

Tipo de Montaje

Marco abierto / Panel en vehículos

Garantía

24 meses

Certificaciones

EN50155* EN45545*  (*bajo petición)

Tiempo de Respuesta

16 ms

Especificaciones CPU (ARM)

Núcleos

Quad-core ARM Cortex-A17

Frecuencia

1.8GHz

DDR

Hasta 4GB DDR4

Gráficos

Mali-T760 MP4 GPU

Almacenamiento

Interno desde 8GB hasta 16GB eMMC , externo TF/SD

Watchdog

Watchdog configurable

Especificaiones CPU (Intel)

Núcleos

E3815 1 x núcleo / E3825 2 x núcleos / E3845 4 x núcleos

Frecuencia

1.36Ghz / 1.33Ghz / 1.91Ghz

DDR

Hasta 4GB DDR4

Gráficos

Intel Graphics

Almacenamiento

Interno 8GB hasta 16GB eMMC , externo C-FAST / TF

Watchdog

Watchdog configurable

Especificaciones Mecánicas

Dimensiones

964.5 x 175 x 45.8 mm (ver datasheet)

Peso

6 Kg

Estructura

Aluminio, Pintura en polvo

Temperatura de funcionamiento

-25ºC hasta 55ºC

Vibraciones

1G 2-500Hz

Impacto

10G 11ms

Especificaciones Ópticas

Brillo

700 nits

Retroiluminación

50.000h @700nits , 80,000h @ 400 nits

Tiempo de vida / MTBF

LED +80.000h

Contraste

Mín 1200:1

Ángulo

178º H, 178º V

Acabado óptico

Anti-deslumbramiento / Anti-reflejo / Ninguno

Mejoras

Legibilidad a la luz directa del sol

Entradas/Salidas

Ethernet

1 x Base 10/100, Gigabit opcional, Conectores M12 D

Coenxión en cadena

DVI/HDMI o Ethernet

USB

USB 2.0 x 1 Tipo A

Arranque / Encendido

Entrada digital integrada para el control en el arranque

RS232/RS485

Puerto RS232 / RS485 (Conector M12)

E/S digitales

8 Entradas o 4 Entradas + 4 Salidas (Opc)

Vídeo

Salidas DVI / HDMI (opc)

Audio

Entrada línea / Salida línea (opc)

Contacto

Soporte Técnico

Nuestro equipo de soporte y comercial te ayudará a lograr los objetivos del proyecto cumpliendo ampliamente los requisitos.
